- 产品描述
-
一、产品介绍
● 通信协议兼容WS2801;
● 3路可编程恒定电流输出，电流固定12mA;
● 输出电流不随驱动级输出电压改变而改变，芯片工作电压：3.3~5.5V;
● 集成电源电压反接保护，最高可承受6V 反向电压；
● 8位PWM 灰度控制，单通道能独立显示256级灰度；
● 数据传输频率高，最高支持3MHz 频率，可以做到无限级联；
● 具备Freerun 能力，在灰度数据邂逅芯片能根据灰度数据而自动调证输出，而不需再做其它的控制；● Schmitt触发器输入，ESD HBM 高达6KV。
二、详细参数
板材规格：10mm宽白色FPCB
灯珠型号：5050RGB高亮灯珠
芯片规格：晶元芯片或三安芯片
输入电压：DC12V
标准尺寸：5000mm*10mm
颜 色：组合混色1600万钟颜色
防水等级：IP20(裸板);IP65(滴胶);IP66(套管);IP68(灌胶)
标准包装：5米/卷，静电袋封装；
工作环境温度： -20℃~+65℃

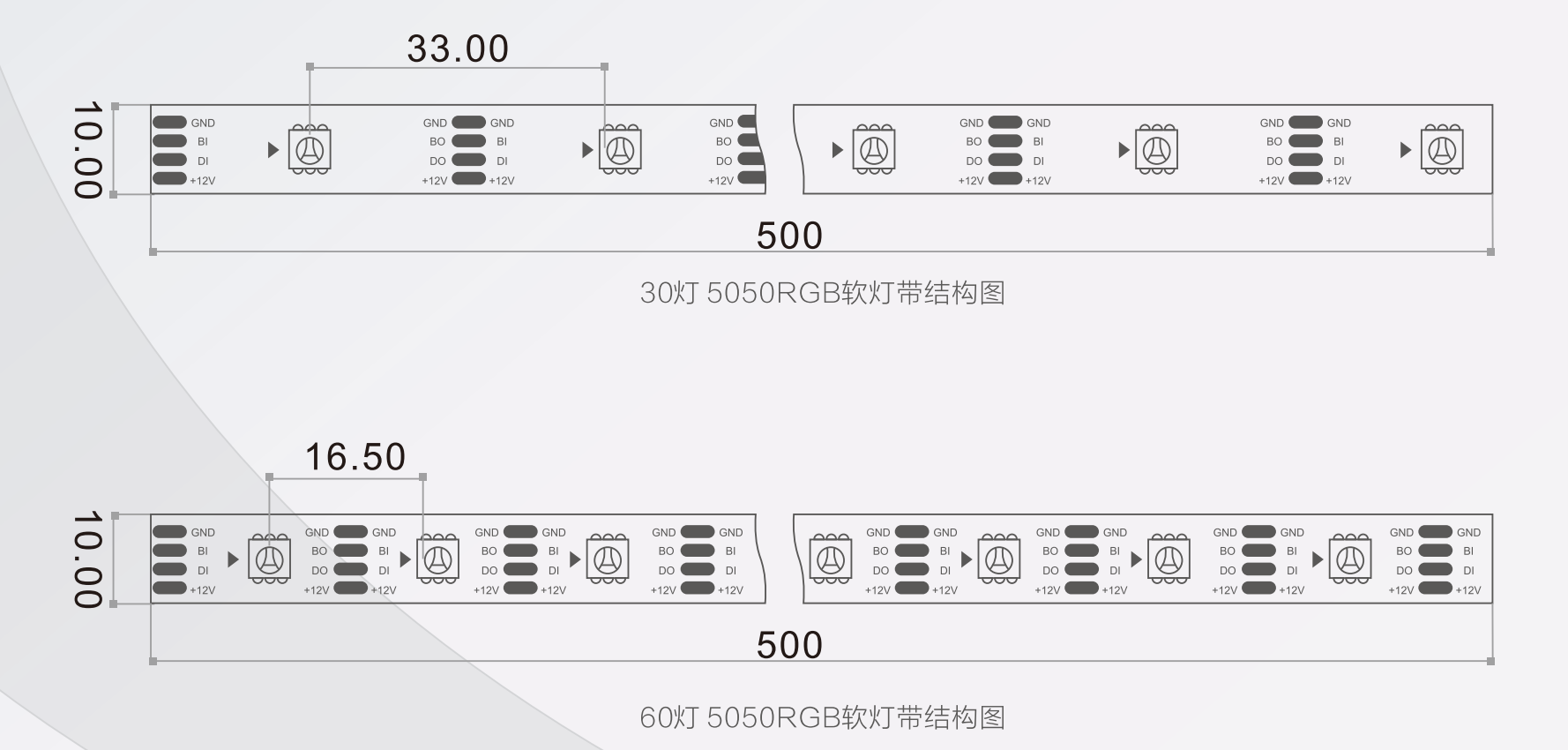

三、产品结构
四、光电参数
型号
发光颜色
色温(K)波长(nm)
发光角度(°)
光通量(Im)
发光率(Im/W)
电压(V)
IC型号
控制形式
灯珠数量(颗)
额定功率(W)
5050RGB
-30-12V
红光
620-625
≥120
60
25
12
Sk6812 WS2812B
单点一控
30
7.2
绿光
525-530
170
70
5050RGB
-60-12V
60
14.4
蓝光
465-470
35
15

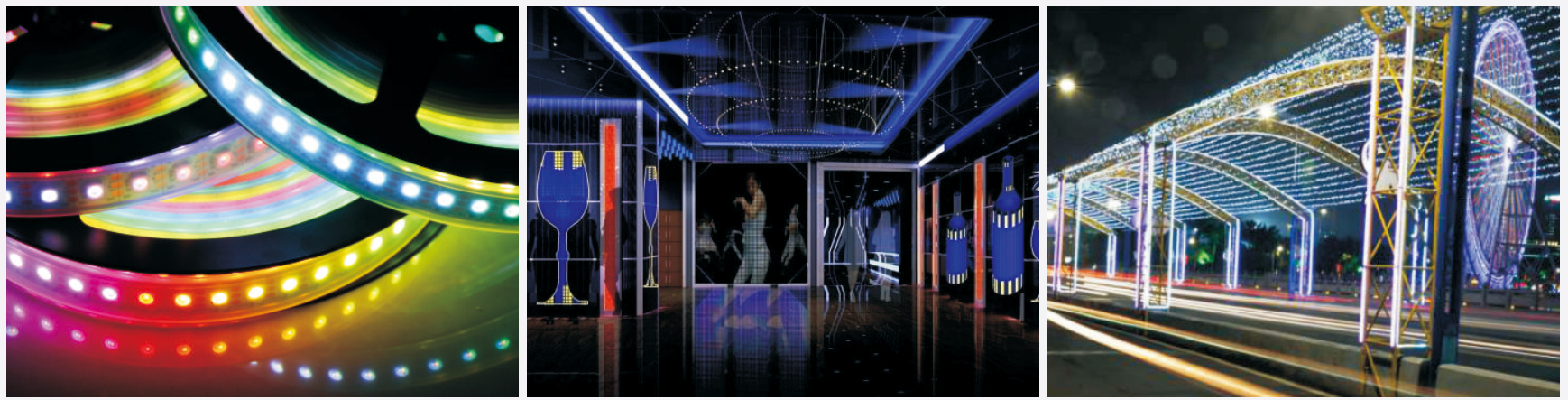

五、效果展示
备注：
(1)测试环境温度为25±2℃
(2)以上数据为典型值，产品的实际参数可能会不同于典型数据，数据如有更改，恕不另行通知。
